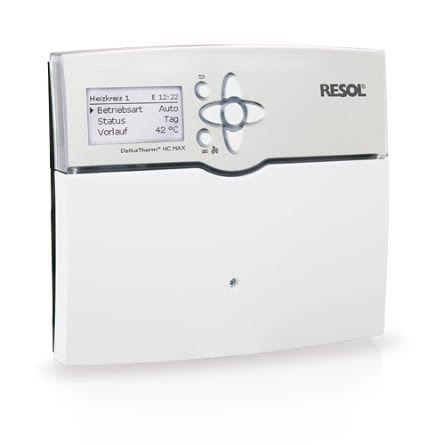

DeltaTherm® HC MAX kontroler grejanja
DeltaTherm® HC MAX može da kontroliše do 4 vremenski kompenzovana grejna kruga, punjenje PTV i rezervne zahteve za grejanjem za oba. Moguće su dodatne funkcije PTV kao što su cirkulacija ili termička dezinfekcija i efikasna primena dodatnih izvora toplote. Pomoću produžnih modula mogu se kontrolisati dalji krugovi grejanja. Zbog fleksibilne mogućnosti primene i proširenja, regulator grejanja je idealan i za veće objekte kao što su stambene kuće, zgrade i industrijski objekti.
- Preko RESOL VBus® (ukupno 45 senzora i 39 releja) može se povezati do 5 EM produžnih modula, do 7 grejnih krugova sa vremenskom kompenzacijom
- 2 ulaza za digitalne Grundfos Direct Sensors ™
- 2 ulaza za analogne Grundfos Direct Sensors ™
- Funkcija sušenja estriha
- Evidentiranje podataka, skladištenje, lak prenos pripremljenih podešavanja kontrolera i ažuriranja firmvera putem SD kartice
- Hlađenje preko grejnog kruga sa detekcijom kondenzacije pomoću prekidača tačke rose
- Modulacija regulacije grejanja sa regulacijom kotla 0-10 V
- Vremenski kompenzovana kontrola sa sobnim uticajem ili sobna kontrola zasnovana na potražnji sa do 5 senzora sobne temperature po krugu grejanja
- Daljinski pristup pomoću sobne kontrolne jedinice ili aplikacije VBus®Touch HC
Ulazi: 12 ulaza senzora temperature Pt1000, Pt500 ili KTY (opciono se mogu koristiti za daljinske upravljače, prekidače režima rada ili prekidače bez potencijala), 3 impulsna ulaza za merače protoka V40, 1 ulaz za FlowRotor, 1 solarna ćelija CS10, 4 Grundfos Direktni senzori ™ (2 k analogni, 2 k digitalni *)
Izlazi: 14 releja, od toga 13 poluprovodničkih releja za kontrolu brzine pumpe, 1 relej bez potencijala i 4 PWM izlaza (konvertibilni u izlaze signala 0-10 V)
PWM frekvencija: 512 Hz
PWM napon: 10,5 V
Preklopni kapacitet: 1 (1) A 240 V ~ (poluprovodnički relej)
4 (2) A 24 V⎓ / 240 V ~ (relej bez potencijala)
Ukupni preklopni kapacitet: 6,3 A 240 V ~
Napajanje: 100 – 240 V ~ (50 – 60 Hz)
Priključak za napajanje: dodatak tipa I
Stanje pripravnosti: 0,83 V
Klasa kontrole temperature: VIII
Doprinos energetskoj efikasnosti: 5%
Način rada: tip 1.B.C.I akcija
Nazivni impulsni napon: 2,5 kV
Interfejs za podatke: RESOL VBus®, slot za SD karticu
VBus® strujno napajanje: 35 mA
Funkcije: sušenje košuljice, kontrola grejnog kruga sa vremenskom kompenzacijom, rezervno grejanje, zagrevanje tople vode sa prioritetnom logikom, cirkulacija, termička dezinfekcija, merenje količine toplote, opcionalne funkcije kao što je kotao na čvrsto gorivo, predgrevanje povratnog voda itd.
Kućište: plastika, PC-ABS i PMMA
Montaža: moguća je montaža na zid, ugradnja u patch panele
Indikacija / prikaz: puni grafički prikaz
Rad: 7 tastera
Zaštita od ulaza: IP 20 / DIN EN 60529
Klasa zaštite: I
Temperatura okoline: 0 … 40 ° C
Stepen zagađenja: 2
Dimenzije: 253 x 200 x 47 mm
