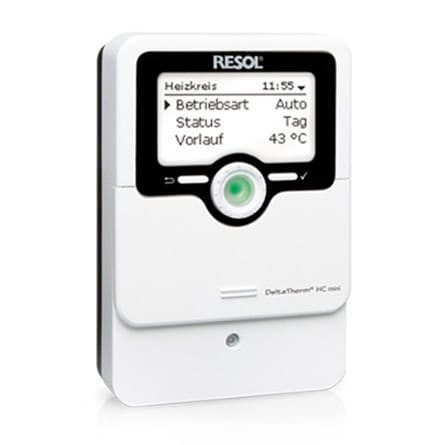

DeltaTherm® HC mini kontroler grejanja
DeltaTherm® HC mini nudi kompaktno i user-friendly rešenje za jednostavne sisteme grejanja. Može da kontroliše vremenski kompenzovan krug grejanja i rezervne zahteve za grejanjem. Pored toga, postoji izbor od 5 različitih načina rada, opcija zaštite kotla i noćna korekcija. Zahvaljujući meniju za puštanje u rad i 4 unapred konfigurisana osnovna sistema, konfiguracija je brza i laka. Funkcija chimney sweep i režim odmora mogu se aktivirati pritiskom na jedno dugme.
- 4 unapred konfigurisana osnovna sistema
- 12 unapred programiranih šema za temperaturne klase II, III, V, VI, VII i VIII
- 4 relejna izlaza (uklj. 1 bespotencijalni izuzetno niskonaponski relej)
- 5 ulaza za temperaturne senzore Pt1000
- 5 režima rada, zaštita kotla, sobni termostat i noćna korekcija
- Režim odmora, funkcija chimney sweep i funkcija sušenja košuljice pomoću mikro tastera
- Evidentiranje podataka, skladištenje, lak prenos pripremljenih podešavanja kontrolera i ažuriranja firmvera putem SD kartice
- Modulacija regulacije grejanja sa regulacijom kotla 0-10 V
- Vremenski kompenzovana kontrola sa sobnim uticajem ili sobna kontrola zasnovana na zahtevima sa do 3 senzora sobne temperature
- Daljinski pristup pomoću sobne kontrolne jedinice ili aplikacije VBus®Touch HC
Ulazi: 5 ulaza za temperaturne senzore Pt1000 (1 od njih se može pretvoriti u Switch, a jedan u RTA)
Izlazi: 3 poluprovodnička releja, 1 relej bez potencijala, 1 PWM izlaz, 1 izlaz 0-10 V
PWM frekvencija: 512 Hz
PWM napon: 10,8 V
Preklopni kapacitet:
1 (1) 240 V ~ (poluprovodnički relej)
1 (1) A 30 V ⎓ (relej bez potencijala)
Ukupni preklopni kapacitet: 3 A 240 V ~
Napajanje: 100 – 240 V ~ (50 – 60 Hz)
Priključak za napajanje: dodatak tipa I
Stand by: 0,63 V
Klasa kontrole temperature: VIII
Doprinos energetskoj efikasnosti: 5%
Način rada: tip 1.B.C.I akcija
Nazivni impulsni napon: 2,5 kV
Interfejs za podatke: RESOL VBus®, utor za MicroSD karticu
VBus® strujno napajanje: 60 mA
Funkcije: kontrola grejnog kruga sa vremenskom kompenzacijom, rezervno grejanje, sobni termostat, funkcija chimney sweep, funkcija sušenja košuljice
Kućište: plastika, PC-ABS i PMMA
Montaža: moguća je montaža na zid, ugradnja u patch panele
Indikacija / prikaz: Potpuno grafički prikaz, kontrolna lampica (Lightvheel®)
Rukovanje: 4 tastera i 1 točkić za podešavanje (Lightvheel®)
Zaštita od ulaza: IP 20 / DIN EN 60529
Klasa zaštite: I
Temperatura okoline: 0 … 40 ° C
Stepen zagađenja: 2
Dimenzije: 110 x 166 x 47 mm
Ovaj regulator ispunjava zahteve sledećih klasa ErP regulacije temperature: I i III
