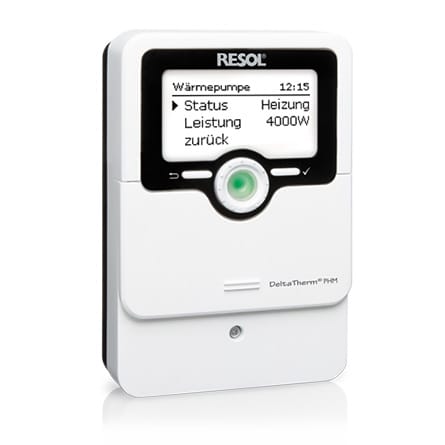

DeltaTherm® PHM
DeltaTherm® PHM je idealno rešenje za korišćenje viška PV struje za kontrolu različitih opterećenja. Po potrebi se mogu kontrolisati toplotne pumpe, električni uronjeni grejači i stanice za punjenje električnih vozila. Sve vreme snaga za domaćinstvo ima apsolutni prioritet. Svako opterećenje se takođe može vremenski kontrolisati iz struje mreže. Pored toga, DeltaTherm® PHM meri električna opterećenja na meraču energije koja se mogu vizualizovati putem VBus.net.
uključuje mernu jedinicu, 3 senzora struje i 3 senzora Pt1000 (FRP6)
- Povećanje samo-potrošnje
- Smanjenje troškova grejanja
- Upravljanje toplotnom pumpom
- Kontrola wallbox-a
- Upravljanje do 3 električna grejača (pomoću pomoćnih releja)
- Trenutni prioritet domaćinstva
- Može se koristiti sa svim PV sistemima
- Vremenski kontrolisano rezervno grejanje (sa mrežnom strujom)
DeltaTherm® E senzor
Ulazi: 3 strujna ulaza i 3 naponska ulaza za SV16 senzore struje
Napajanje: 100 – 240 V ~ (50 – 60 Hz)
Priključak za napajanje: I
Stand by: 1,22 V
Nazivni impulsni napon: 1,0 kV
Interfejs za podatke: VBus®
Funkcije: jedinica za merenje energije
Kućište: plastično, PC (UL 94 V-0)
Montaža: DIN šina
Indikacija / displej: 2 upravljačke LED diode
Zaštita od ulaza: IP 20 / DIN EN 60529
Klasa zaštite: II
Temperatura okoline: 0… 40 ° C
Stepen zagađenja: 2
Dimenzije: 71 x 90 x 58 mm
DeltaTherm® PHM
Ulazi: 5 temperaturnih senzora Pt1000 (od kojih su 2 konvertibilna za prebacivanje)
Izlazi: 3 elektromehanička releja, 2 potencijalno bespotencijalna releja izuzetno niskog napona i 1 PVM izlaz (konvertibilno na 0-10 V)
Relejni izlazi:
1 (1) A 240 V ~ (elektromehanički relej)
1 (1) A 30 V⎓ (relej bez potencijala)
Ukupni preklopni kapacitet: 3 A 240 V ~
Napajanje: 100 – 240 V ~ (50 – 60 Hz)
Priključak za napajanje: Ks
Stanje pripravnosti: <1V
Način rada: Tip 1.B.C
Nazivni impulsni napon: 2,5 kV
Interfejs za podatke: RESOL VBus®, slot za MicroSD karticu
VBus® strujno napajanje: 35 mA
Funkcije: merenje i uravnoteženje protoka struje na meraču energije, kontrola toplotne pumpe, kontrola do 3 električna opterećenja (npr. Uronjeni grejači), kontrola wallbox-a
Kućište: plastika, PC-ABS i PMMA
Montaža: moguća je montaža na zid, ugradnja u patch panele
Indikacija / prikaz: puni grafički prikaz, LED za upravljanje radom (Lightvheel®) i pozadinsko osvetljenje
Rukovanje: 4 tastera i 1 točkić za podešavanje (Lightvheel®)
Zaštita od ulaza: IP 20 / DIN EN 60529
Klasa zaštite: I
Temperatura okoline: 0 … 40 ° C
Stepen zagađenja: 2
Dimenzije: 110 x 166 x 47 mm
